一般说明
型号 | OP330/-S | OP320-A/-A-S | OP320-A-N | OP320/-S |
显示 |
类型 | 黄绿色STNyi |
使用寿命 | 20000小时以上，环境温度25℃，24小时运行 |
分辨率 | 192*64 |
对比度 | 电位器可调 |
文字设定 | 中文简体/繁体、英文（24字符×4行，即12汉字×4行） |
字符大小 | 中文：16*16 32*32 英文：8*16 16*32 |
按键 | 26 | 20 | 20 | 7 |
存储器 |
画面 | 64KB FlashROM |
接口 |
下载口 | RS232 |
通讯口 | 一般型号支持RS232/RS422； （-S）的型号支持RS232/RS485；OP320-A-N仅支持RS232 |
电气特性 |
输入电压 | DC24V |
电压范围 | DC22V~DC26V |
消耗电流 | 小于140mA |
允许失电 | 10ms以下（实际失电小于1s） |
抗电压冲击 | AC1000V，10mA，小于1分钟（信号与地间） |
绝缘电阻 | DC500V，10MΩ以上（信号与地间） |
环境 |
运行温度 | 0℃~50℃ |
存储温度 | -20℃~60℃ |
运行湿度 | 10%RH~90%RH（无凝露） |
抗干扰能力 | 干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 |
空气 | 无腐蚀性气体 |
冷却方式 | 自然风冷 |
防护等级 | 前面板符合IP65 |
结构 |
外部尺寸（mm） | 172*121*56.5 | 172*94*38.8 | 162*102*38 |
面板开孔尺寸（mm） | 164.0*113.0 | 164.2*85 | 156.5*94.0 |
注意：OP320/OP320-S不配时钟，其他型号可选配时钟。
产品外形及尺寸（单位：mm）

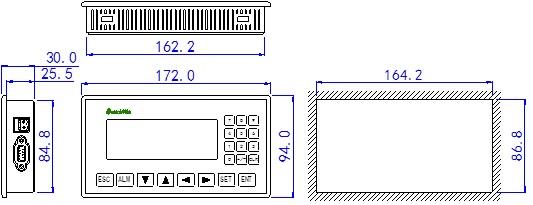

OP320-A系列：

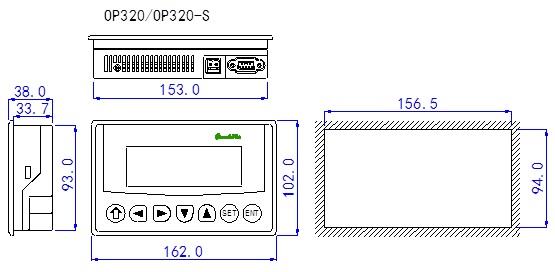

OP320系列：

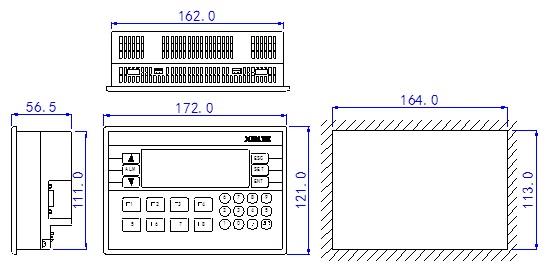

OP330系列：
