产品说明
MF3系列伺服专用电机适配DF3系列0.4KW伺服驱动器

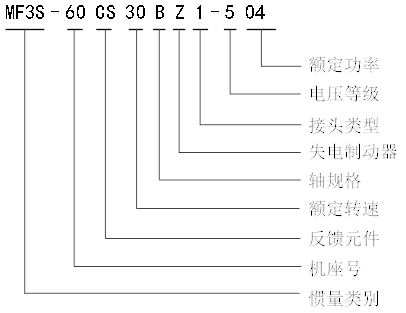

命名规则
惯量类别
3S
机座号
60（单位mm）
反馈元件
CS
单圈17bit磁编**值电机
CM
多圈17bit磁编**值电机
额定转速（rpm）
30
3000
轴规格
A
有键、无油封、带螺纹孔
B
有键、有油封、带螺纹孔
C
无键、无油封、有螺纹孔
D
无键、有油封、有螺纹孔
失电制动器
空
无失电制动器
Z
带失电制动器
电机连接件规格
1
表示电机接头安普接头
电压等级
5
48V
功率（KW）
04
0.4
规格参数
电机型号MF
DC24V-70V
3S-60
CS30B1
CM30B1
CS30BZ1
CM30BZ1
504
电机代码
50F4
58F4
额定功率（KW）
额定电流[mA]
10
*大电流[mA]
额定转速[RPM]
额定转矩[Nm]
1.27
*大转矩[Nm]
3.18
转子惯量[10^-7kg.m2]
358
363
惯量类型
低惯量
推荐转子惯量比
20倍以内
极对数
编码器位数
17
编码器种类
磁
电机绝缘等级
ClassF(155℃)
防护等级
IP65
使用环境
环境温度
-15℃～+40℃(不冻结)
环境湿度
相对湿度<90%(不结露)
外观尺寸图（单位：mm）

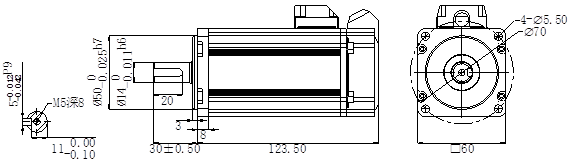

MF3S-60CS/CM30B1-504

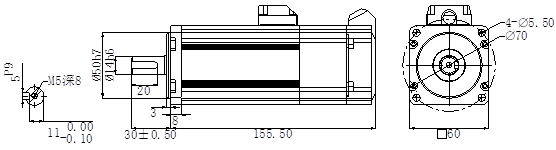

MF3S-60CS/CM30BZ1-504
