110系列电机

产品详情

规格参数

产品说明

DS系列伺服专用电机
适配DS系列1.2~1.5KW伺服驱动器
编码器线数2500ppr

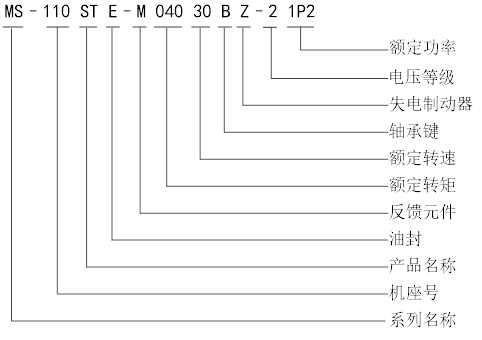

命名规则


系列名称	MS系列伺服电机
机座号	110
产品名称	ST	正弦波驱动器电动机
油封	空	不带油封（130ST及以上标配油封，型号没有E）
油封	E	带油封（仅60ST、80ST系列带油封的型号命名有区分）
反馈元件	M	增量式编码器（2500线光电编码器）
额定转矩（N.m）	040	4.0
额定转矩（N.m）	050	5.0
额定转速（rpm）	30	3000
轴承键	A	无键
轴承键	B	带键
失电制动器	空	无失电制动器
失电制动器	Z	带失电制动器
电压等级	2	220V级
电压等级	4	380V级
功率（KW）	1P2	1.2
功率（KW）	1P5	1.5

规格参数

项目		220V			380V
电机型号 MS-		110ST-
电机型号 MS-		M04030	M05030		M04030	M05030
		□□-21P2	□□-21P5		□□-41P2	□□-41P5
电机代码		0031	0032	1032	0131	0132
额定功率（KW）		1.2	1.5	1.5	1.2	1.5
额定电流（A）		5.0	6.0	6.5	3.0	3.9
额定转速（rpm）		3000	3000	3000	3000	3000
*高转速（rpm）		3500	3500	4000	3500	3500
额定转矩（N·m）		4	5	5	4	5
峰值转矩（N·m）		12	15	15	12	15
反电势常数（V/krpm）		54	62	51	89	90
力矩系数（N·m/A）		0.8	0.83	0.77	1.33	1.11
转子惯量（Kg·m2）		0.54×10-3	0.63×10-3	0.44×10-3	0.54×10-3	0.63×10-3
绕组（线间）电阻（Ω）		1.09	1.03	0.77	3.30	2.28
绕组（线间）电感（mH）		3.3	3.43	8	8.78	7.40
电气时间常数（ms）		3.03	3.33	10.4	2.66	3.25
重量（Kg）		5.5	6.1	6.15	5.5	6.1
编码器线数（PPR）		2500
极对数		4
电机绝缘等级		Class B（130℃）
防护等级		IP65
使用环境	环境温度	－20℃～＋50℃
使用环境	环境湿度	相对湿度<90%（不结露条件）

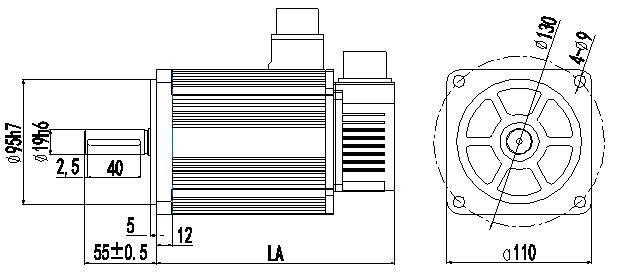

产品尺寸（单位：mm）

电机型号	LA
电机型号	常规	带抱闸
MS-110ST-M04030□□-21P2 MS-110ST-M04030□□-41P2	189	263
MS-110ST-M05030□□-21P5 MS-110ST-M05030□□-41P5	204	278
