90系列电机

产品详情
规格参数

产品说明

DS系列伺服专用电机
适配DS系列0.75KW伺服驱动器
编码器线数2500ppr

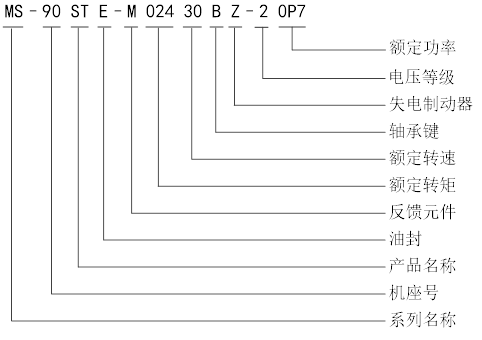

命名规则




系列名称

MS系列伺服电机

机座号

90

产品名称

ST

正弦波驱动器电动机

油封

空

不带油封（130ST及以上标 配油封，型号没有E）

E

带油封（仅60ST、80ST系列带油封的型号命名有区分）

反馈元件

M

增量式编码器（2500线光电编码器）

额定转矩（N.m）

024

2.39

额定转速（rpm）

30

3000

轴承键

A

无键

B

带键

失电制动器

空

无失电制动器

Z

带失电制动器

电压等级

2

220V级

功率（KW）

0P7

0.75


规格参数

电压等级

220V

电机型号 MS-

90ST-M02430□□-20P7

电机代码

0021

额定功率（KW）

0.75

额定电流（A）

3.0

额定转速（rpm）

3000

*高转速（rpm）

4000

额定转矩（N·m）

2.4

峰值转矩（N·m）

7.1

反电势常数（V/krpm）

51

力矩系数（N·m/A）

0.8

转子惯量（Kg·m2）

2.45×10-4

绕组（线间）电阻（Ω）

3.2

绕组（线间）电感（mH）

7.0

电气时间常数(ms)

2.19

重量（Kg）

3.4

编码器线数（PPR）

2500

极对数

4

电机绝缘等级

Class B（130℃）

防护等级

IP65

使用环境

环境温度

0℃～40℃

环境湿度

相对湿度<90%（不结露条件）

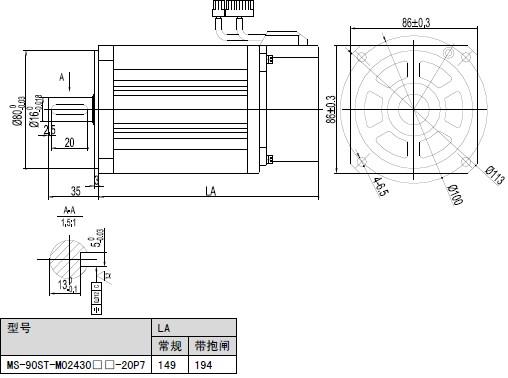

产品尺寸（单位：mm）
