80系列伺服电机

产品详情
规格参数

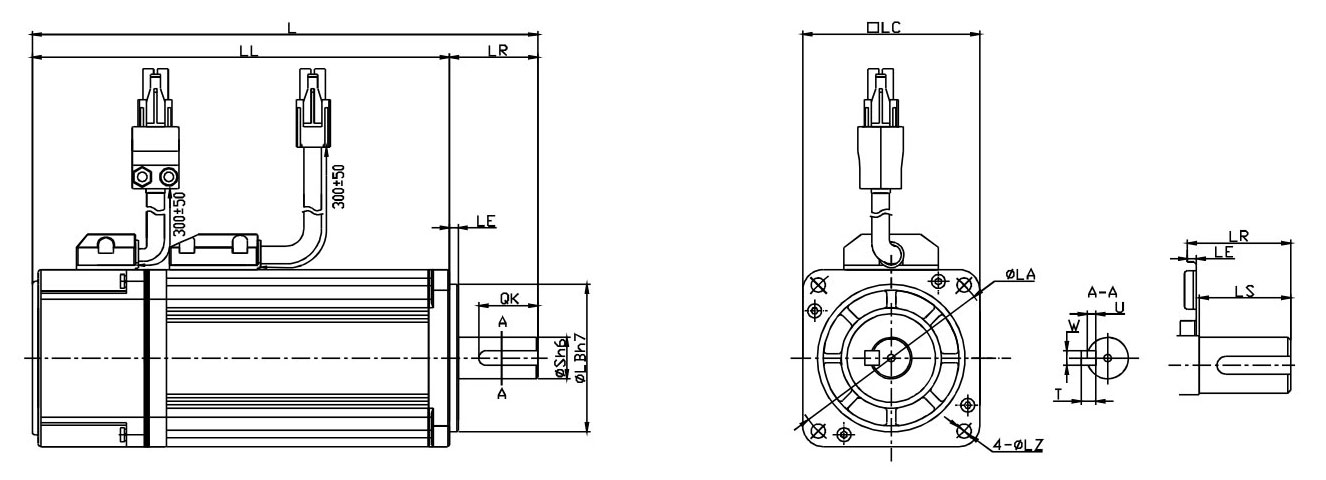

  • 尺寸外形图
    伺服电机型号LLL法兰SLS螺纹孔X深度键
    LRLELCLALBLZQKWTU
    80EMA-016A164(207)129(172)3538090706.41931M6×1525663.5
    80EMA-024A179(222)144(187)35380907061931M6×1525663.5
    80EMA-032A199(242)164(207)35380907061931M6×1525663.5
    80EMA-038A214(257)179(222)35380907061931M6×1525663.5
    注：（）中为带制动器电机的尺寸。


技术参数
伺服电机号80EMA-
016A024A032A038A
电源电源V220
额定输出功率W50075010001200
额定转矩N.m1.62.43.23.8
*大转矩N.m4.87.29.611.4
额定电流Arms3.04.05.25
*大电流Arms9.012.015.615
额定转速r/min3000
*高转速r/min4500
转动惯量×10-4kg.㎡1.09（1.29）1.24（1.44）1.59（1.79）1.98（2.18）
重量-不带制动器kg2.42.93.54.1
重量-带制动器kg33.54.14.7
轴向*大荷量N98
径向*大荷量N249
制动器额定电压V24
制动器额定功率W11.5
制动器保持转矩N.m4
编码器标配省线式编码器2500P/R
选配**值编码器131072P/R,旋转变压器，增量式编码器2500P/R
绝缘等级
F
环境温度
0～+40℃(不结冰)
环境湿度
20~80%RH（不结露)
防护等级
IP65(除输出轴伸和电连接器）IP65
注：括号内的数值表示带制动器电机的值。

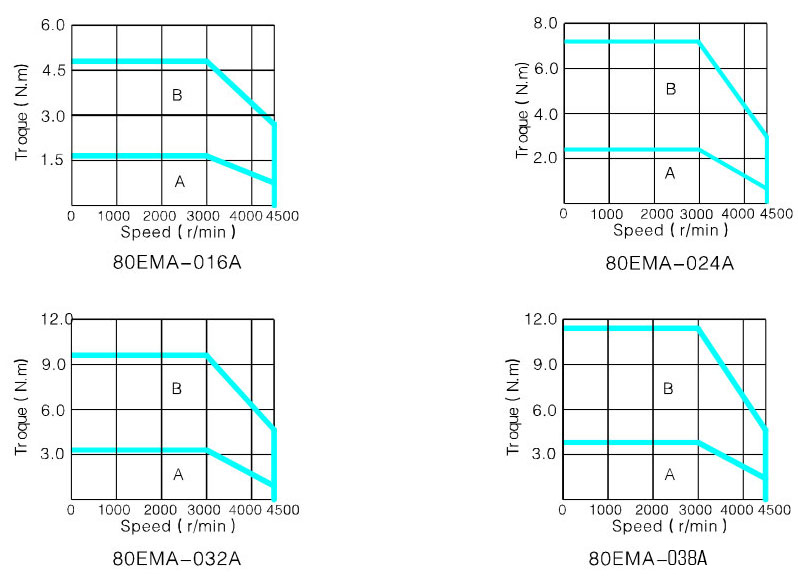

● 转矩特性
