200系列伺服电机

产品详情

规格参数

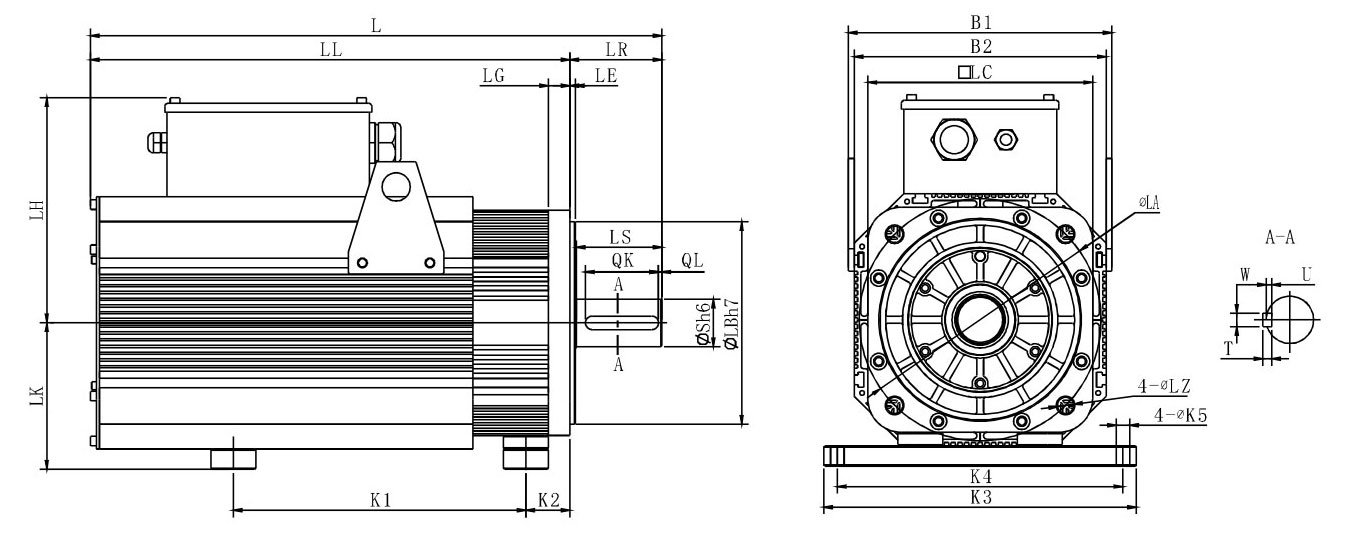

尺寸外形图

伺服电机型号	L	LL	LH	LK	LG	B1	B2	法兰						S	LS	螺纹孔X深度	键					K1	K2	K3	K4	K5
伺服电机型号	L	LL	LH	LK	LG	B1	B2	LR	LE	LC	LA	LB	LZ	S	LS	螺纹孔X深度	QL	QK	W	T	U	K1	K2	K3	K4	K5
180EMA-095C	474	392	201	130	19	234	224	82	5	200	215	180	14.5	42	76	M12×25	3	65	12	8	5	225	39	278	254	12
180EMA/D-143C/D	509	427	201	130	19	234	224	82	5	200	215	180	14.5	42	76	M12×25	3	65	12	8	5	260	39	278	254	12
180EMA/D-191C/D	544	462	201	130	19	234	224	82	5	200	215	180	14.5	42	76	M12×25	3	65	12	8	5	295	39	278	254	12
180EMA/D-239C	584	502	201	130	19	234	224	82	5	200	215	180	14.5	42	76	M12×25	3	65	12	8	5	335	39	278	254	12
180EMA/D-255D	619	537	201	130	19	234	224	82	5	200	215	180	14.5	42	76	M12×25	3	65	12	8	5	370	39	278	254	12

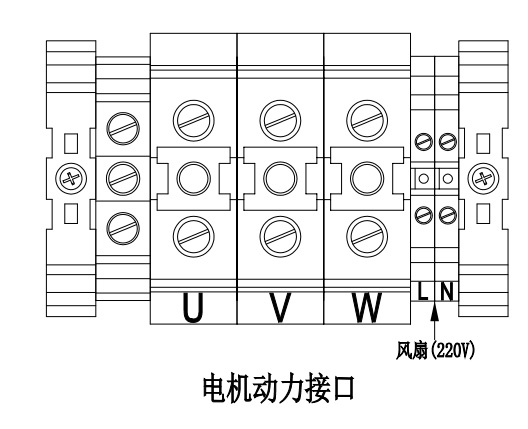

连接规格

编码器连接器规格

插座 YD28J15Z

针号	信号 Signal
针号	旋转变压器	省线式编码器	**值编码器
1	FG	FG	FG
2		+5V	VCC
3		0V	0V
4	R1	A
5	R2	B	SD+
6	SIN+	Z	VB+
7	SIN-	A-	VB-
8	COS+	B-	SD-
9	COS-	Z-
10
11	TH+	TH+	TH+
12
13	PTC+	PTC+	PTC+
14	TH-	TH-	TH-
15	PTC-	PTC-	PTC-

技术参数

伺服电机号		200EMD-
伺服电机号		550D	750D	900D	11KD	13KD	550F	750F	900F	11KF	13KF	550C	750C	900C	11KC	13KC
电源电压	V	380
额定输出功率	kW	8.6	11.8	14.1	17.3	20.4	9.8	13.4	16.0	19.6	23.1	11.5	15.7	18.8	23.0	27.2
额定转矩	N.m	55	75	90	110	130	55	75	90	110	130	55	75	90	110	130
*大转矩	N.m	110	150	180	220	260	110	150	180	220	260	110	150	180	220	260
额定电流	Arms	17.0	22.6	27.1	33.4	39.4	18.4	25.2	31.0	36.9	44.9	22.1	32.3	36.2	44.3	56.1
*大电流	Arms	34.0	45.2	54.2	66.8	78.8	36.8	50.4	62.0	73.8	89.8	44.2	64.6	72.4	88.6	112.2
转矩常数	N.m/A	3.24	3.32	3.32	3.29	3.30	2.99	2.98	2.90	2.98	2.90	2.49	2.32	2.49	2.48	2.32
额定转速	r/min	1500					1700					2000
*高转速	r/min	2000					2200					2500
转动惯量	×10-3kg.㎡	7	9	11	13	15	7	9	11	13	15	7	9	11	13	15
重量	kg	44	50.5	57	63.5	70	44	50.5	57	63.5	70	44	50.5	57	63.5	70
轴向*大荷量	N	922
径向*大荷量	N	2780
编码器	标配	旋转变压器
编码器	选配	**值编码器131072P/R,省线式编码器2500P/R，增量式编码器2500P/R
绝缘等级		F
环境温度		0～+40℃(不结冰)
环境湿度		20~80%RH（不结露)
防护等级		IP54(除输出轴伸）

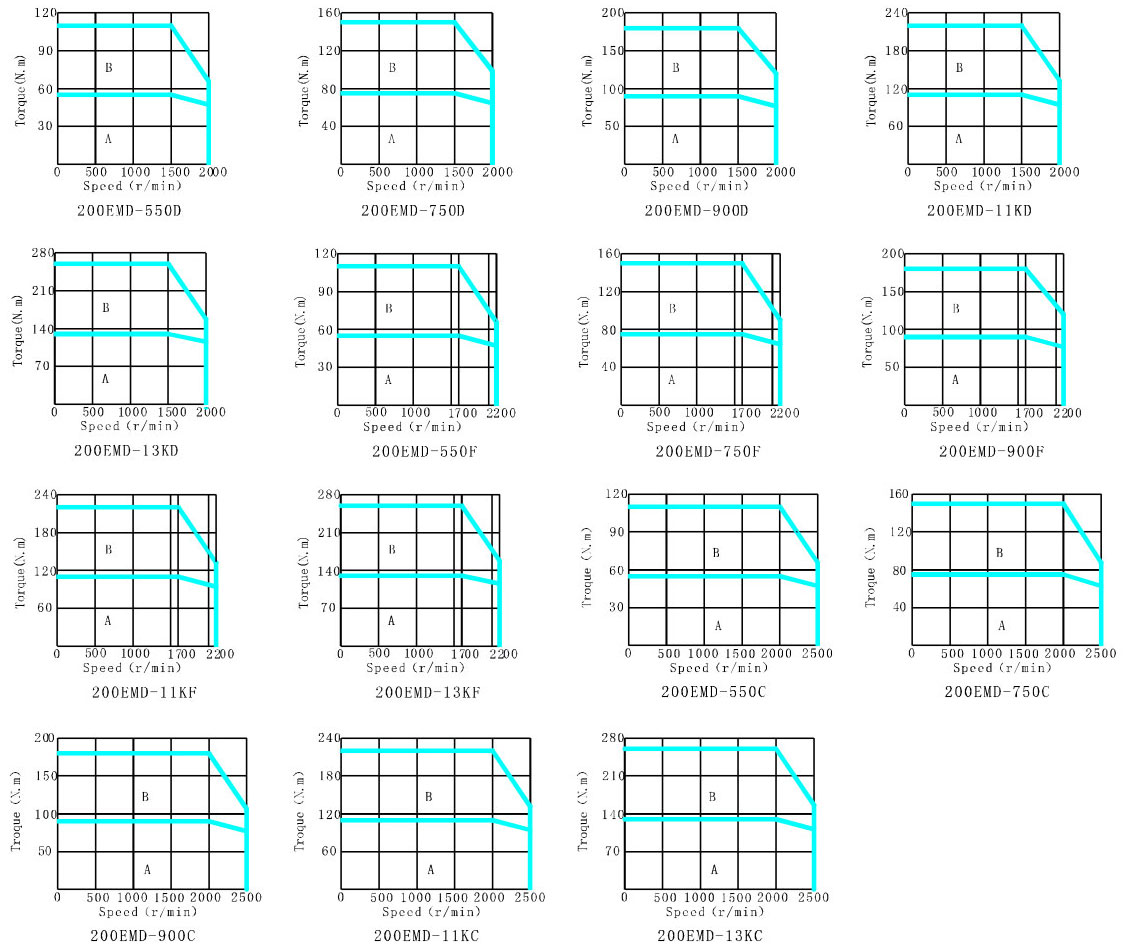

● 转矩特性
