260系列伺服电机

产品详情

规格参数

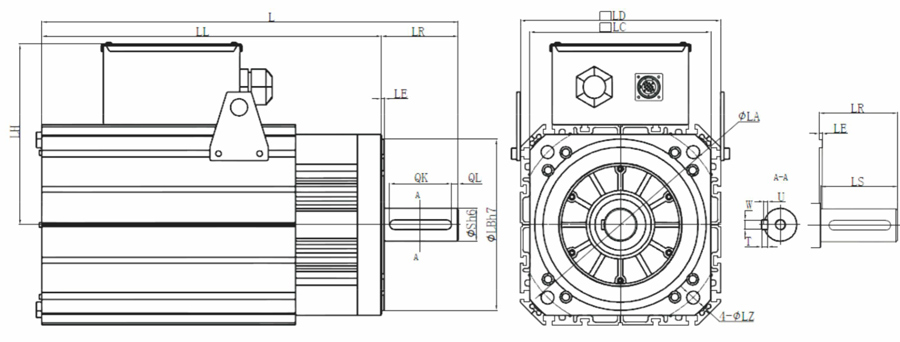

尺寸外形图

伺服电机型号	L	LL	LH	LD	法兰						S	LS	螺纹孔X深度	键
伺服电机型号	L	LL	LH	LD	LR	LE	LC	LA	LB	LZ	S	LS	螺纹孔X深度	QL	QK	W	T	U
260EMD-14KD/F/C	590	478	264	292	112	4	264	300	250	19	48	110	M16×25	10	90	14	9	5.5
260EMD-16KD/F/C	600	488	264	292	112	4	264	300	250	19	48	110	M16×25	10	90	14	9	5.5
260EMD-20KF/C	631	519	264	292	112	4	264	300	250	19	48	110	M16×25	10	90	14	9	5.5
260EMD-23EF/C	671	559	264	292	112	4	264	300	250	19	48	110	M16×25	10	90	14	9	5.5
260EMD-28KF	712	600	264	292	112	4	264	300	250	19	48	110	M16×25	10	90	14	9	5.5
260EMD-31KD/C	733	621	264	292	112	4	264	300	250	19	48	110	M16×25	10	90	14	9	5.5
260EMD-35KF	773	661	264	292	112	4	264	300	250	19	48	110	M16×25	10	90	14	9	5.5
260EMD-38KF	794	682	264	292	112	4	264	300	250	19	48	110	M16×25	10	90	14	9	5.5
260EMD-51KF	916	804	264	292	112	4	264	300	250	19	48	110	M16×25	10	90	14	9	5.5

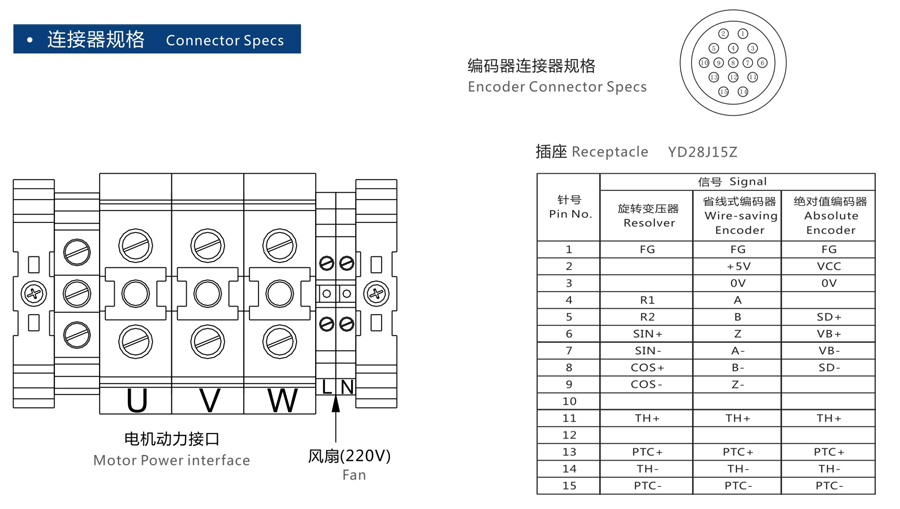

连接规格

技术参数

伺服电机号		260EMD-
伺服电机号		14KD	16KD	31KD	14KF	16KF	20KF	23EF	28KF
额定电压	V	380
额定输出功率	kW	22.0	25.1	48.7	24.9	28.5	35.6	41.8	49.8
额定转矩	N.m	140	160	310	140	160	200	235	280
*大转矩	N.m	280	320	620	280	320	400	470	560
额定电流	Arms	43.5	51.9	100.0	48.9	59.3	70.3	78.0	98.5
*大电流	Arms	87.0	103.8	200.0	97.8	118.6	140.6	156.0	197.0
转矩常数	N.m/A	3.22	3.08	3.10	2.86	2.70	2.84	3.01	2.84
额定转速	r/min	1500
*高转速	r/min	2000
转动惯量	×10-3kg.㎡	28.5	30.2	36.0	42.8	50.3	54.3	61.2	65.2
重量	kg	105	109	120	133	148	155	169	176
轴向*大荷量	N	1454
径向*大荷量	N	4700
编码器	标准	旋转变压器
编码器	选项	**值编码器131072P/R,省线式编码器2500P/R
绝缘等级		F
环境温度		0～+40℃(不结冰)
环境湿度		20~80%RH（不结露)
防护等级		IP54(除输出轴伸）

伺服电机号		260EMD-
伺服电机号		35KF	38KF	51KF	14KC	16KC	20KC	23EC	31KC
额定电压	V	380
额定输出功率	kW	62.3	67.6	90.8	29.3	33.5	41.9	49.2	64.9
额定转矩	N.m	350	380	510	140	160	200	235	310
*大转矩	N.m	700	760	1020	280	320	400	470	620
额定电流	Arms	130.7	132.4	193.2	56.0	69.2	84.4	98.3	133.4
*大电流	Arms	216.4	264.8	386.4	112.0	138.4	168.8	196.6	266.8
转矩常数	N.m/A	2.68	2.87	2.64	2.50	2.31	2.37	2.39	2.32
额定转速	r/min	1700				2000
*高转速	r/min	2200				2500
转动惯量	×10-3kg.㎡	61.2	65.2	86.9	28.5	30.2	36.0	42.8	54.3
重量	kg	169	176	218	105	109	120	133	155
轴向*大荷量	N	1454
径向*大荷量	N	4700
编码器	标准	旋转变压器
编码器	选项	**值编码器131072P/R,省线式编码器2500P/R
绝缘等级		F
环境温度		0～+40℃(不结冰)
环境湿度		20~80%RH（不结露)
防护等级		IP54(除输出轴伸）

注：括号内的数值表示带制动器电机的值

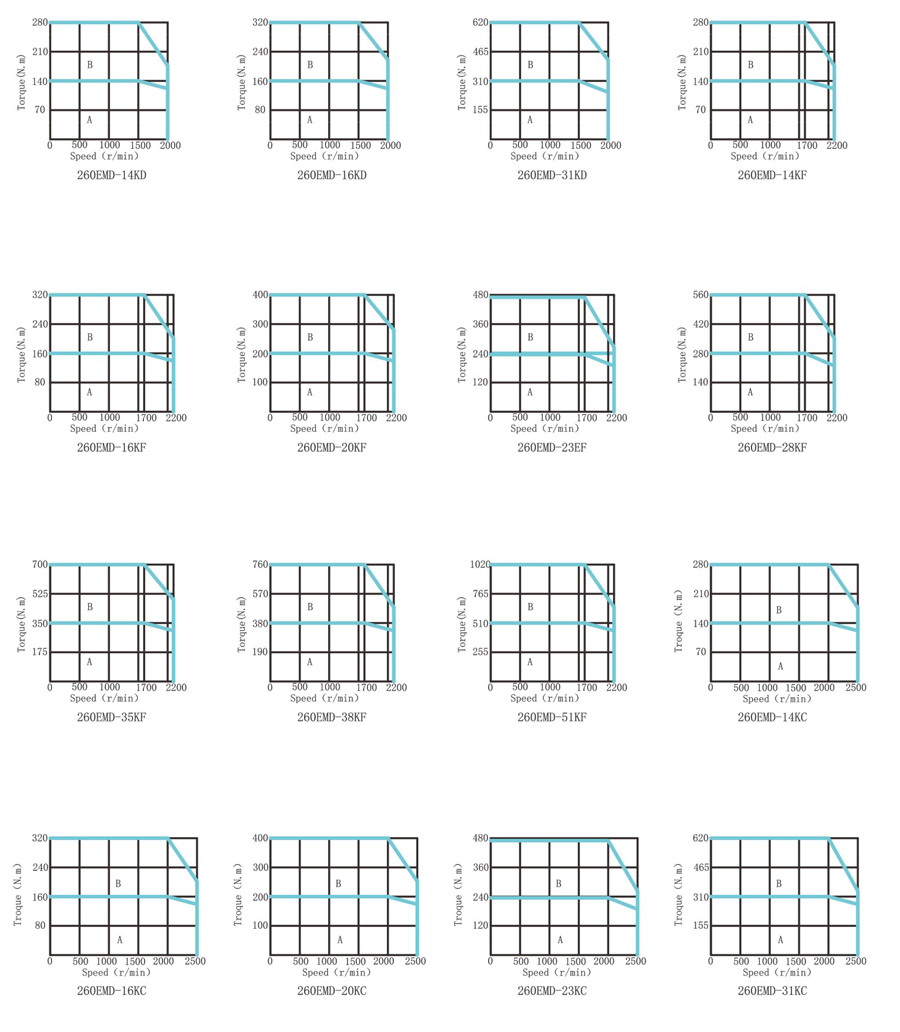

● 转矩特性
